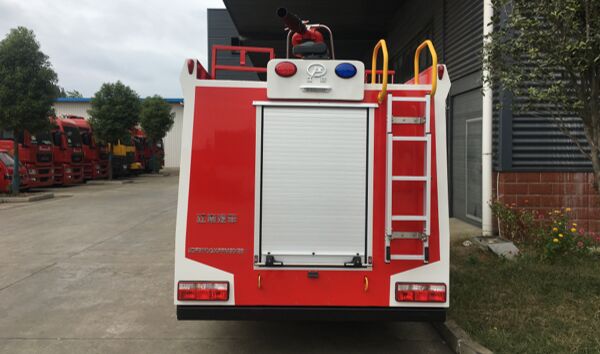

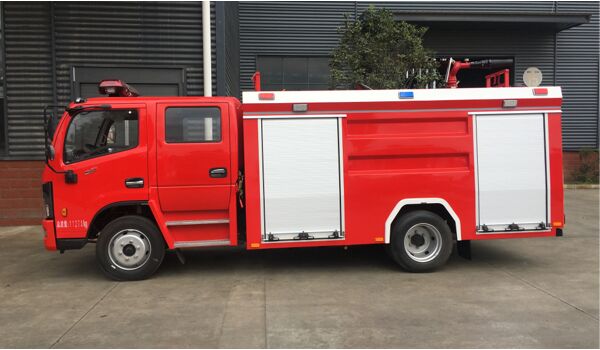

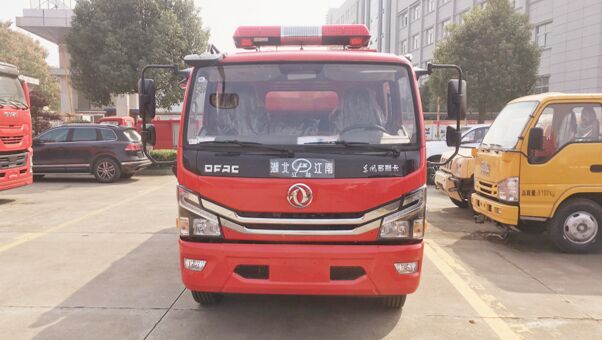

江特牌JDF5110GXFPM50/E6型泡沫消防車
【歡迎新老客戶來電或在線咨詢◆歡迎客戶來廠或傳真簽訂合同】

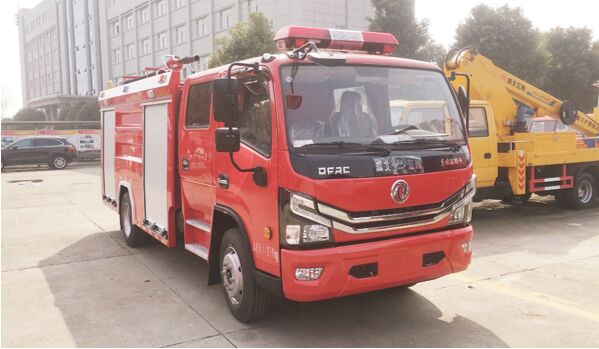

| 東風多利卡5噸泡沫消防車（國六標準-可上京牌） | |||
| 產品名稱： | JDF5110GXFPM50/E6型泡沫消防車 | 外形尺寸： | 6940×2195×3060 |
| 底盤型號： | EQ1125SJ8CDC | 罐體容量寸(L)： | 3500+1500 |
| 總 質 量： |
11270 |
接近/離去角(°)： |
20/16 |
| 額定質量： |
5000 |
前懸/后懸： | 1130/1930 |
| 整備質量： |
5820 |
最高車速(km/h)： |
90 |
| 排放標準： | GB17691-2018國Ⅵ | ||
| 底盤參數 | |||
| 底盤型號： | EQ1125SJ8CDC | 燃料種類： | 柴油 |
| 軸 數： | 2 | 前 輪 距： |
1745 |
| 軸 距： |
3800 |
后 輪 距： | 1630 |
| 駕駛室乘人數： | 3+3(人) | 彈簧片數： | 8/10+7 |
| 輪 胎 數： | 6 | 軸 荷： | 3630/7640 |
| 輪胎規格： | 245/70R19.5,8.25R20 | ||
| 整車說明： | 備注：隨底盤選裝駕駛室;后伸:80mm;罐體總?cè)莘e:4.969立方米;水罐容積:3.4立方米;罐體尺寸(長×寬×高):1410×2090×1210(mm);B類泡沫液罐容積:1.569立方米;罐體尺寸(長×寬×高):1180×1150×1210(mm);ABS型號/廠家:ABS型號:ABS/ASR-24V-4S/4M,廠家:襄陽東風隆誠機械有限責任公司;側面防護及后下部防護裝置材料材質:Q235,側面防護為整體式結構;后下部防護裝置連接方式:螺栓連接,斷面尺寸(寬×高):100×100(mm),離地高度:475mm;主要專用裝置有消防泵,消防炮. | ||
| 發動機參數 | |||
| 發動機型號 | 發動機生產企業 | 排量 | 功率 |
| YCY30165-60 | 廣西玉柴機器股份有限公司 |
2970 |
121 |
|
底盤配置：采用東風多利卡D7系列原廠單排座改為雙排座可翻轉駕駛室，配備玉柴YCY40165-60（165馬力、國六排放標準），萬里揚六檔全變速箱，2.2噸級前橋/5.5噸級后橋，斷氣剎，電動波，中控門鎖，方向助力，ABS，安全帶未系及剎車片磨損報警裝置（符合GB7258-2017新規）。 上裝配置：該車采用外露式罐體結構，車身前部為水罐+器材箱，后部為泵房（泵房與器材廂采用五門布局）。載液罐體為優質碳鋼，與底盤采用彈性連接，罐體總?cè)萘?000L，裝備了上海雄真消防設備有限公司生產CB10/30-XZ型消防泵，額定流量30L/S，車頂安裝成都威斯特消防機械有限公司生產的PS30W型車用消防炮。該車特點是機動靈活、操控性好、維修簡便。 隨車器材：隨車配備21項常規消防器材。 |
|
機構 |
平頭、四開門，原廠單排座改為雙排座四開門 |
|
|
司乘人數 |
3+3人 |
|
|
方向盤位置 |
左置 |
|
|
設備 |
原車儀表板處設置消防操作儀表板及警燈控制盒，加裝 1、警報器； 2、取力器控制開關及指示燈； 附加電源開關；
|
|
總體布置 |
整車由消防員乘員室和車身兩大部分組成，車身布置采用整體框架式結構，內藏水罐，兩邊為器材箱，后部為水泵房，罐體為平行長方體廂式容罐。 |
|
|
|
器材箱
器材箱位于乘員室后部，兩邊設鋁合金卷簾門（采用五簾門布局），內有照明燈。器材室內根據需求設儲物盒。

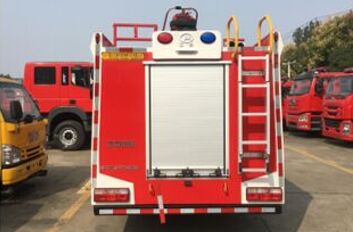

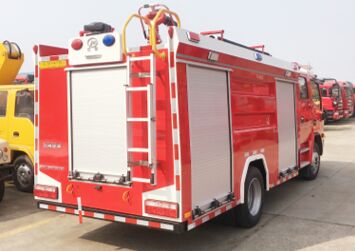

泵房
泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材
保溫位置：安裝燃油加熱器（根據客戶需求選裝）
爬梯及上車?yán)?/span>
爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過350mm，上車?yán)植捎帽砻鎺О疾鄯阑瑘A鋼管，表面噴塑處理。
水罐：
容量
3500L（PM50）
材質
優質碳鋼（鋼板厚度3mm）
罐體固定
與底盤車架彈性連接
罐體設置
人孔：設DN460人孔1個，帶有快速鎖定/開啟裝置
溢流口：設DN40溢流口1個
放余水口：設1個DN25水罐放余水口配球閥
注水口：在水罐左右兩側各接1只DN65接口
進出水口：設1個水罐到水泵進水管DN100閥門手動控制(可選裝氣動），設1個水泵至水罐充水管DN65閥門手動控制(可選裝氣動）
泡沫罐：
容量
1500L（PM50）
材質
優質碳鋼（鋼板厚度3mm）
罐體固定
與底盤車架彈性連接
罐體設置
人孔：設DN460人孔1個，帶有快速鎖定/開啟、自動泄壓裝置
溢流口：設DN40溢流口1個
放余液口：設1個DN25放余液口配球閥
出泡沫口：設1個DN40泡沫罐到泵出泡沫管
水系統-消防泵：
消防泵型號
CB10/30型低壓消防泵
形式
低壓離心式
額定流量
30L/s @1.0MPa
出口額定壓力
1.0MPa
最大吸深
7m
引水裝置
自帶滑片泵
引水時間
最大吸深時≤50s
管路系統：
管道材質
優質無縫碳鋼管
吸水管路
泵房后側設1個DN100吸水口
注水管路
水罐左右兩側各設一個DN65注水口，泵房?jī)?nèi)設置1個DN65水泵向罐內注水管路
出水管路
泵房左右兩側各設1個DN65出水口，帶截止閥和捫蓋
冷卻水管路
配有冷卻取力器的冷卻水管路及控制閥
滅火裝置-消防炮：
消防炮型號
PL24W
制造商
成都威斯特消防機械有限公司
回轉角度
360°水平回轉
最大仰/俯角
俯角≤-15°，仰角≥+45°
流量
24L/S
射程
水≥45m，泡沫≥40m

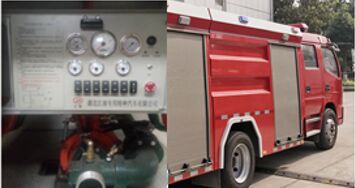

消防控制系統：
控制面板主要包括駕駛室控制和泵室控制兩部分
駕駛室內控制
水泵脫掛檔、警燈警報、照明及信號裝置控制等
泵房?jī)?nèi)控制
上裝總電源開關、參數顯示、狀態顯示
控制面板主要包括駕駛室控制和泵室控制兩部分
電器設備：
附加電 器
設獨立電路
輔助照明
消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等
頻閃燈
車身兩側安裝紅、藍兩色頻閃燈
警示裝置
長排全紅警燈，安裝在駕駛室頂部
警報器，其控制盒在駕駛員前下方
火場照明
上裝后部安裝35W消防探照燈1個
|
附加電 器 |
設獨立電路 |
|
|
輔助照明 |
消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等 |
|
|
頻閃燈 |
車身兩側安裝紅、藍兩色頻閃燈 |
|
|
警示裝置 |
長排全紅警燈，安裝在駕駛室頂部 |
|
|
警報器，其控制盒在駕駛員前下方 |
||
|
火場照明 |
上裝后部安裝35W消防探照燈1個 |
|
罐體容積（L）：3500+1500 隨車器材：21項 消防泵型號：CB10.30常壓泵
流量/壓力：30L/s@1.0MPa 最大吸水深度： 7m
最大吸深水時間：≤35s 消防炮型號：PL24（水泡兩用消防炮） 流量：24L/s 有效射程：水≥45m，水和泡沫≥40m |
